TMHDHU-5: Tope de camino de rodillos digital

Categoría: Caminos de Rodillos (Hierro)

Tope digital TMHDHU-5 de 5 metros. Pantalla digital para lectura rápida y estructura reforzada. Agiliza la producción con medidas exactas.
Precio: €8.602 | $13.757.007 ARS

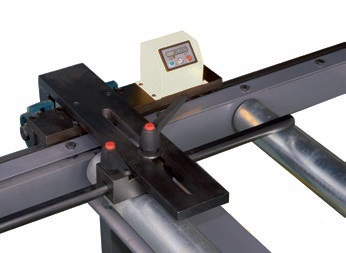

Descripción del Producto: Tope de Medida Digital 5 Metros - TMHDHU-5

El TMHDHU-5 es un sistema de tope medidor de alta precisión con 5 metros de longitud útil, equipado con visualizador digital. Diseñado para acoplarse a los caminos de rodillos en líneas de corte, este accesorio es la solución definitiva para talleres que procesan perfiles de gran tamaño y requieren tolerancias milimétricas, eliminando por completo los errores visuales o de lectura comunes en las reglas analógicas.

Su funcionamiento es ágil y exacto: el operario desplaza manualmente el carro a lo largo de la guía extendida y la medida se refleja en tiempo real en una pantalla digital, gracias a un sistema de lectura por banda magnética. Al llegar a la cota exacta, el carro se fija de forma segura con un freno mecánico de palanca. Esta combinación de longitud, robustez industrial y tecnología digital asegura una repetitividad perfecta en cortes seriados de gran escala.

Equipamiento de Serie

  • Guía de deslizamiento de alta resistencia en formato extendido de 5 metros.
  • Carro móvil con sistema de fijación manual rápido mediante palanca.
  • Visualizador digital integrado (display) de lectura clara a distancia.
  • Sistema de medición electrónico por banda magnética de alta precisión.
  • Brazo de tope extra reforzado, preparado para el apoyo de perfiles pesados y largos.
  • Herrajes y soportes de anclaje preparados para montaje sólido en caminos de rodillos.

Especificaciones Técnicas

  • Longitud de medición útil: 5000 mm.
  • Tipo de posicionamiento: Desplazamiento manual.
  • Sistema de lectura: Digital (Pantalla de alta resolución).
  • Resolución de lectura: 0,1 mm.
  • Sistema de bloqueo: Freno mecánico manual.
  • Compatibilidad: Diseñado para acople en caminos de rodillos de la serie HU.

Embalaje y Dimensiones

  • Largo total de la guía: 5000 mm (aproximado).
  • Peso neto del equipo: 38 Kg (estimado por proporción de longitud).
  • Embalaje: Consultar opciones de despacho especial por tratarse de un bulto de gran longitud (requiere transporte logístico específico).

Catálogo Detallado: Bancos de Rodillos y Topes de Medición

Modelo Largo Útil Sistema Especificaciones Técnicas Detalladas Ficha
Serie EH: Caminos de Rodillos (Soporte y Transporte)
EH-1 1 Metro Rodillos Libres
  • • Rodillos: Acero galvanizado de alta resistencia.
  • • Estructura: Bancada modular atornillable.
  • • Uso: Módulo base para entrada o salida corta.
 Ver EH-1
EH-2 2 Metros Rodillos Libres
  • • Capacidad: Soporte robusto para perfiles medios.
  • • Compatibilidad: Acoplable a cualquier sierra de cinta o circular.
  • • Pies: Regulables en altura para nivelación.
 Ver EH-2
EH-3 3 Metros Rodillos Libres
  • • Estándar: Medida ideal para manipulación de barras comerciales.
  • • Rodamiento: Rodamientos de bola blindados para giro suave.
 Ver EH-3
EH-4 4 Metros Rodillos Libres
  • • Longitud: 4 metros continuos para gran estabilidad.
  • • Aplicación: Ideal para salida de corte en carpintería metálica.
 Ver EH-4
Serie TMH: Topes Manuales (Cinta Métrica + Lupa)
TMH-3 3 Metros Manual / Visual
  • • Lectura: Cinta milimetrada con lupa de aumento (evita errores).
  • • Bloqueo: Freno manual por palanca de acción rápida.
  • • Tope: Abatible manualmente para paso de barra.
 Ver TMH-3
TMH-4 4 Metros Manual / Visual
  • • Estructura: Monobloque rígido para mantener la linealidad.
  • • Precisión: ± 0.5 mm (dependiente del operario).
 Ver TMH-4
TMH-6 6 Metros Manual / Visual
  • • Capacidad: Soporte completo para barras de 6m sin fleje.
  • • Robustez: Pies de apoyo adicionales para evitar pandeo.
 Ver TMH-6
Serie TMHC: Topes con Ajuste Fino y Contador Digital
TMHC-3 3 Metros Display Mecánico
  • • Ajuste Fino: Volante manual para aproximación milimétrica.
  • • Lectura: Contador numérico (tipo SIKO) de fácil lectura.
  • • Ventaja: Mayor rapidez que la cinta métrica.
 Ver TMHC-3
TMHC-4 4 Metros Display Mecánico
  • • Precisión: ± 0.2 mm.
  • • Mecánica: Transmisión por cremallera sin holguras.
 Ver TMHC-4
TMHC-6 6 Metros Display Mecánico
  • • Largo Alcance: Sistema de cremallera continua de 6m.
  • • Uso: Ideal para corte de perfiles de aluminio y PVC.
 Ver TMHC-6
Serie TMHD: Topes con Sensor Magnético (Alta Precisión)
TMHD-3 3 Metros Magnético Digital
  • • Tecnología: Banda magnética y Encoder Lineal (sin contacto).
  • • Durabilidad: Inmune al polvo, aceite y viruta metálica.
  • • Display: Pantalla LCD a batería de larga duración.
 Ver TMHD-3
TMHD-4 4 Metros Magnético Digital
  • • Precisión: ± 0.1 mm garantizada en todo el recorrido.
  • • Ajuste: Volante ergonómico para posicionamiento exacto.
 Ver TMHD-4
TMHD-6 6 Metros Magnético Digital
  • • Profesional: La solución manual más precisa del mercado.
  • • Repetibilidad: Perfecta para series de corte exigentes.
 Ver TMHD-6
Serie TH: Topes Motorizados Automáticos (Autopos)
TH-3 3 Metros Motorizado CNC
  • • Autopos: Posicionamiento automático programable.
  • • Productividad: Elimina tiempos muertos de desplazamiento.
  • • Freno: Bloqueo electromagnético al llegar a cota.
 Ver TH-3
TH-4 4 Metros Motorizado CNC
  • • Control: Pantalla táctil con memoria de listas de corte.
  • • Precisión: ± 0.1 mm con motor Brushless.
 Ver TH-4
TH-6 6 Metros Motorizado CNC
  • • Industrial: Automatización total para barras de 6m.
  • • Integración: Ideal para tronzadoras de alta producción.
 Ver TH-6
Serie HU: Carga Pesada (Para Vigas y Macizos)
EHHU-1EX 1 Metro Rodillos Pesados
  • • Compatibilidad: Específico para sierras MG serie HU-340/440.
  • • Carga: Rodillos reforzados para soportar toneladas.
  • • Tipo: Módulo extraíble de amarre.
 Ver EHHU-1
EHHU-2EX 2 Metros Rodillos Pesados
  • • Estructura: Bastidor de acero de gran espesor.
  • • Aplicación: Entrada/salida segura de vigas IPN/UPN.
 Ver EHHU-2
TMHHU-3 3 Metros Tope Manual Pesado
  • • Diseño: Carro de tope sobredimensionado para impactos.
  • • Sistema: Medición visual robusta para ambientes agresivos.
 Ver TMHHU-3
TMHHU-5 5 Metros Tope Manual Pesado
  • • Longitud: 5 metros de capacidad de carga pesada.
  • • Estabilidad: Puntos de apoyo reforzados al suelo.
 Ver TMHHU-5
TMHHU-7 7 Metros Tope Manual Pesado
  • • Máxima Longitud: Para vigas completas de gran porte.
  • • Uso: Centros de servicio de acero y siderurgia.
 Ver TMHHU-7
TMHDHU-3 3 Metros Digital Pesado
  • • Fusión: Robustez HU + Precisión Magnética TMHD.
  • • Aplicación: Cortes de precisión en estructuras pesadas.
 Ver TMHDHU-3
TMHDHU-5 5 Metros Digital Pesado
  • • Capacidad Máxima: Precisión digital en 5 metros.
  • • Control: Volante y display industrial resistente.
 Ver TMHDHU-5
TMHDHU-7 7 Metros Digital Pesado
  • • Ingeniería: Precisión magnética en 7 metros.
  • • Ideal: Puentes y estructuras civiles críticas.
 Ver TMHDHU-7
